Расчет арматуры для фундамента 10х10: точные цифры и схема раскладки

Многие начинают строить дом с закупки материалов «на глаз», а потом либо переплачивают за лишний тон металла, либо в разгар работ обнаруживают, что не хватает десяти прутков. Если ваш дом имеет размер 10 на 10 метров, то даже небольшая ошибка в расчетах превращается в серьезную дыру в бюджете. Давайте разберем, как посчитать металл так, чтобы и бетон работал правильно, и деньги не улетели в трубу.

Главное о расчете арматуры

• Для дома 10х10 с классическим ленточным фундаментом обычно требуется от 400 до 800 кг арматуры, в зависимости от количества поясов.
• Стандартный шаг стяжки хомутов - 20-30 см.
• Нахлест при соединении стержней должен составлять минимум 40-50 диаметров арматуры (около 50 см для 12-го прута).
• Используйте только рифленую арматуру класса А500Д для обеспечения максимального сцепления с бетоном.

Какой тип фундамента выбираем?

Прежде чем считать метры, нужно понять, что именно мы армируем. Для размера 10 на 10 чаще всего используют ленточный фундамент это монолитная бетонная лента, которая проходит под всеми несущими стенами здания. Именно он требует самого детального расчета металла.

Если у вас легкий дом из бруса, может хватить одного армопояса. Но если планируется кирпич, газобетон в два этажа или тяжелая плита перекрытия, вам понадобится минимум два, а лучше четыре рабочих пояса армирования. Почему это важно? Бетон отлично работает на сжатие, но трещит по швам при любом изгибе или движении грунта. Арматура стальные стержни с периодическим профилем, принимающие на себя растягивающие нагрузки в бетоне берет эти напряжения на себя, превращая фундамент в единый жесткий каркас.

Считаем общую длину периметра

Для дома 10 на 10 метров внешний периметр считается просто: (10 + 10) * 2 = 40 метров. Но дом редко бывает пустым внутри. Обычно есть центральная несущая стена или перегородки, которые тоже должны опираться на бетон.

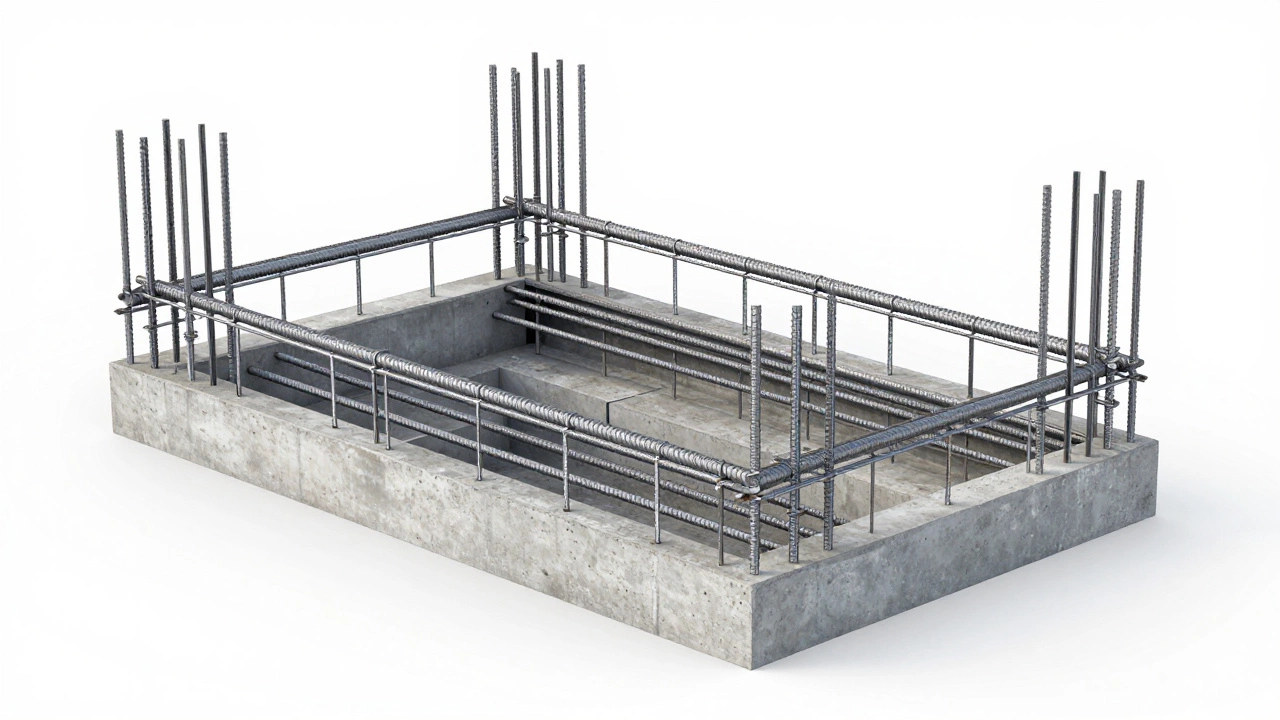

Предположим, у нас одна перегородка по центру длиной 10 метров. Итого общая длина ленты: 40 + 10 = 50 метров. Теперь переходим к количеству стержней. Для надежного основания в каждом поясе должно быть минимум 4 стержня. Если мы делаем два пояса (верхний и нижний), то всего получаем 8 рядов арматуры.

Считаем общую длину металла: 50 метров ленты * 8 рядов = 400 метров. Но стоп! Это «чистая» длина. В реальности нам нужно закладывать нахлест. Каждый стандартный прут имеет длину 11.7 метров. При соединении двух прутов они должны перекрывать друг друга. Обычно добавляют 10-15% на эти обрезки и перехлесты. Итого: 400 * 1.15 = 460 метров.

Выбираем диаметр и считаем вес

Для частного домостроения золотой стандарт - арматура А500Д современный стандарт горячекатаного проката с повышенным пределом текучести диаметром 12 мм. Она достаточно жесткая, чтобы не прогибаться при заливке, и при этом легко гнется при создании углов.

Если мы определились с диаметром 12 мм, то наш расчет выглядит так: 460 метров * 0.888 кг/м = 408.5 кг. Это только основные продольные стержни. Теперь нам нужны поперечки - хомуты.

Секреты расчета хомутов (поперечки)

Хомуты нужны, чтобы продольная арматура не «разъехалась» и не просела под весом бетона. Обычно их делают из более тонкого металла - 8 мм. Ширина хомута зависит от ширины ленты. Если лента 40 см, а защитный слой бетона по 5 см с каждой стороны, то размер хомута будет примерно 30х20 см.

Периметр одного хомута: (30 + 20) * 2 = 100 см = 1 метр. При шаге установки 25 см, на один метр ленты приходится 4 хомута. Для нашей общей длины в 50 метров: 50 * 4 = 200 штук.

Считаем металл на хомуты: 200 штук * 1 метр * 0.395 кг (вес 8-ки) = 79 кг. Теперь складываем всё вместе: 408.5 кг (основа) + 79 кг (хомуты) = 487.5 кг. Округляем до 500 кг с учетом возможных ошибок и отходов.

Типичные ошибки при армировании

Самая большая ошибка - класть арматуру прямо на землю или вплотную к опалубке. Бетон должен полностью обволакивать металл. Если стержень касается земли, он начинает ржаветь, и через 5-10 лет ваш фундамент начнет крошиться изнутри. Используйте фиксаторы арматуры пластиковые или бетонные подставки, которые создают необходимый зазор между сталью и краем опалубки. Оптимальный зазор - 3-5 см.

Еще один прокол - использование дешевой «гладкой» арматуры или даже стального проката. Гладкий металл почти не держится в бетоне, он просто скользит внутри него. При любой нагрузке бетон отслоится от стали, и армирование перестанет работать. Только рифленый профиль!

Не забывайте про углы. Нельзя просто согнуть прут буквой «L». В углах возникают максимальные напряжения. Правильный способ - завести стержни за угол и перехлестнуть их, создав надежный узел. Это добавит пару метров к общему расчету, но спасет дом от трещин в будущем.

Как закупать арматуру выгоднее?

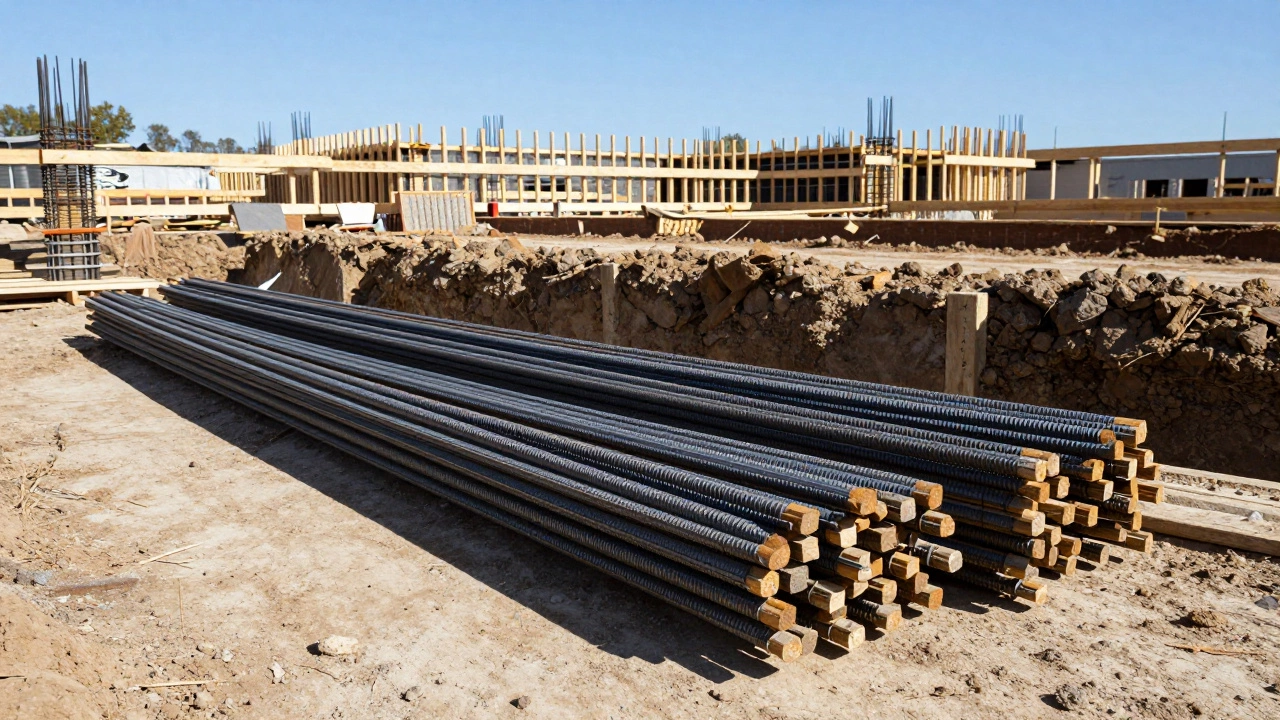

Покупать арматуру в розницу «отрезками» - значит переплачивать до 30%. Лучший вариант - заказывать стандартные хлысты по 11.7 или 12 метров. Многие базы металлопроката предлагают услугу резки в размер, но даже это стоит денег. Если у вас есть болгарка и время, режьте сами.

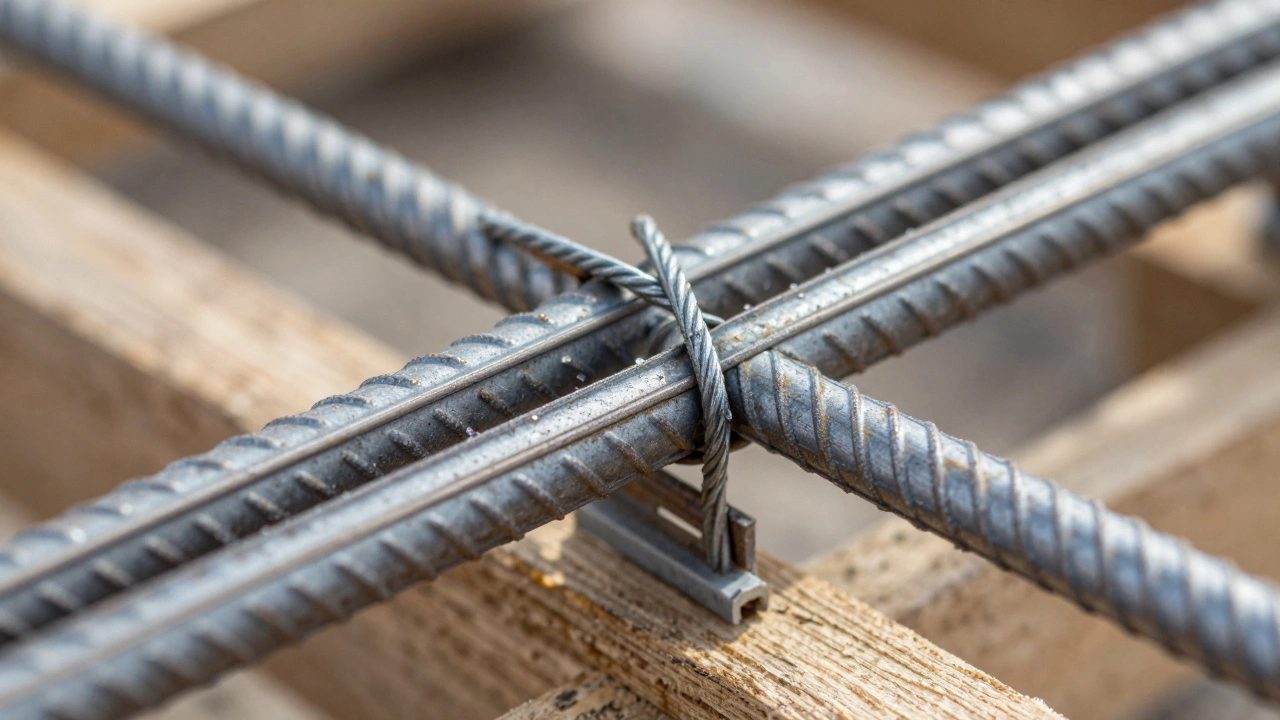

Обратите внимание на способ вязки. Сварка - это быстро, но она создает локальный перегрев металла, что в некоторых случаях снижает его прочность. Вязка вязальной проволокой специальный стальной провод с закруткой, который фиксирует арматурный каркас до заливки бетона считается более надежным методом, так как позволяет каркасу немного «играть» при усадке бетона.

Что делать дальше?

Если вы только приступаете к расчетам, первым делом нарисуйте схему своего фундамента на бумаге. Отметьте все внутренние стены и перегородки. Только после этого считайте общую длину ленты. Если грунт на вашем участке пучинистый или слабый, не экономьте на количестве поясов - лучше перестраховаться сейчас, чем потом пытаться укрепить треснувший фундамент.

Когда металл будет доставлен, проверьте его на соответствие ГОСТу. Арматура не должна быть чрезмерно ржавой (с глубокими кавернами) или иметь явные деформации. После этого можно приступать к вязке каркаса, соблюдая все зазоры и правила нахлеста.
