Почему металл трескается рядом со сварным швом: причины и способы устранения

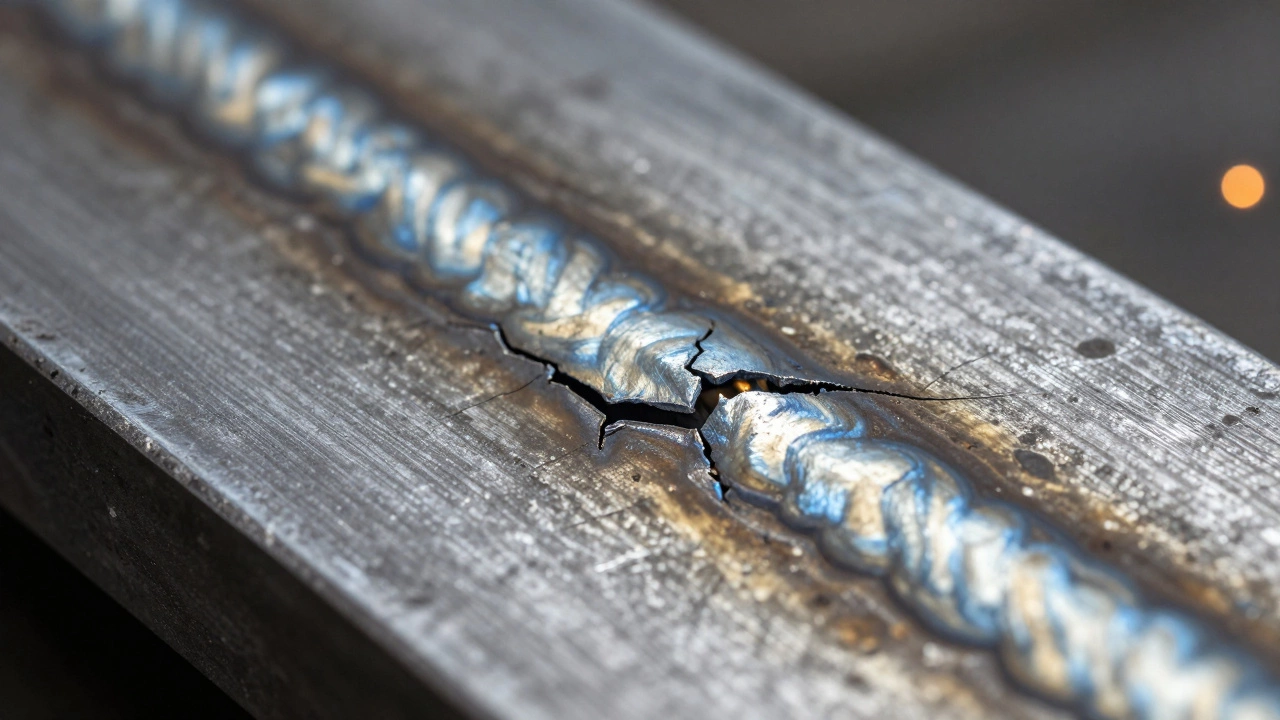

Вы только что закончили сварку ответственного узла, удалили шлак, и перед вами - тонкая линия. Трещина. Она не на самом шве, а прямо рядом с ним, в основном металле. Это один из самых неприятных сюрпризов для сварщика. Почему так происходит? Ведь вы использовали правильную электродную проволоку, держали нужный ток и даже зачистили кромки.

Трещины в зоне термического влияния (ЗТВ) - это не случайность. Это сигнал о том, что внутри металла произошел конфликт сил: напряжения от охлаждения столкнулись с хрупкой структурой материала. Если игнорировать эту проблему, конструкция может разрушиться под нагрузкой, которая раньше казалась безопасной. Давайте разберемся, какие именно процессы запускают этот механизм и как их остановить до того, как деталь пойдет в брак.

Что такое зона термического влияния?

Чтобы понять причину трещин, нужно сначала понять, что происходит с металлом вокруг дуги. Когда вы варите, вы локально нагреваете участок до температуры плавления (около 1500-1600 °C для стали). Но тепло распространяется дальше. Металл, который не расплавился, но нагрелся до высоких температур (от 200 до 900 °C), называется зоной термического влияния (ЗТВ).

В этой зоне металл проходит через несколько стадий нагрева и охлаждения. Эти перепады меняют его кристаллическую решетку. В некоторых случаях металл становится мягче, в других - тверже и хрупче. Именно изменение микроструктуры в ЗТВ часто становится первопричиной появления трещин.

• Перегретая зона: Нагрев выше точки рекристаллизации. Зерна растут, металл теряет прочность.
• Зона неполной перекристаллизации: Смесь крупных и мелких зерен, неравномерные свойства.
• Зона синего охрупчивания: Нагрев до 300-400 °C вызывает выпадение карбидов, что резко снижает пластичность.

Термические напряжения: главный враг целостности

Представьте, что вы пытаетесь согнуть горячий стержень, пока он остывает. Сварка работает по тому же принципу, только масштаб меньше, а скорости выше. Шов и прилегающая зона расширяются при нагреве, но окружающий холодный металл этому сопротивляется. При охлаждении шов хочет сократиться, но снова встречает сопротивление.

Если эти внутренние напряжения превышают предел прочности металла в данной точке, возникает трещина. Особенно опасно это в местах концентрации напряжений: у краев листа, в углах соединений или там, где есть резкие переходы сечений.

Чем толще металл, тем больше энергии уходит на нагрев, и тем сильнее деформации. Варите вы тонкий лист 2 мм или массивную балку 20 мм - физика одна и та же, но риски разные. В толстом металле тепло отводится медленнее, градиент температур круче, и напряжения выше.

Роль химического состава стали

Не всякая сталь ведет себя одинаково. Обычная низкоуглеродистая сталь (например, Ст3сп) довольно прощает ошибки сварщика. Но как только вы беретесь за легированные стали, высокопрочные марки или нержавеющие сплавы, правила игры меняются.

Ключевой показатель здесь - углеродный эквивалент (CE). Чем выше содержание углерода и легирующих элементов (марганец, хром, молибден), тем склоннее сталь к образованию хрупких структур, таких как мартенсит, при быстром охлаждении. Мартенсит твердый, но очень хрупкий. Он ломается, как стекло, при малейшем ударе или напряжении.

Водород: скрытая угроза

Одна из самых коварных причин трещин - водород. Откуда он берется? Из влаги на поверхности металла, из покрытия электрода, из ржавчины или масла. При высокой температуре сварочной дуги вода расщепляется, и атомарный водород растворяется в жидком металле.

При быстром охлаждении водород не успевает выйти наружу. Он скапливается в микропорях и границах зерен. Давление водорода создает дополнительные напряжения, которые «раздвигают» металл изнутри. Такие трещины называются延迟裂纹 (отложенными трещинами), потому что они могут появиться не сразу, а через несколько часов или даже дней после сварки.

Как бороться?

• Используйте электроды с низким содержанием водорода (основное покрытие).
• Храните электроды в сушильных шкафах.
• Тщательно очищайте кромки от влаги, ржавчины и масел.
• Применяйте подогрев детали перед сваркой, чтобы замедлить охлаждение и дать водороду время выйти.

Технологические ошибки сварщика

Даже идеальный металл можно испортить неправильной техникой. Вот самые частые ошибки, ведущие к трещинам в ЗТВ:

1. Слишком большой ток: Глубокий провар создает большую зону перегрева, зерна растут, металл становится хрупким.
2. Слишком быстрое охлаждение: Если сварить и оставить деталь на ветру или на холодной земле, напряжение будет максимальным.
3. Неправильная последовательность проходов: Варка одним длинным швом вместо коротких отрезков увеличивает деформацию.
4. Отсутствие притупления кромок: Приводит к непровару, который действует как концентратор напряжений.

Опытный сварщик знает: лучше сделать три коротких прохода с промежуточным охлаждением, чем один длинный, который «пережжет» металл.

Как предотвратить трещины: практические шаги

Борьба с трещинами начинается до включения аппарата. Вот чек-лист, который поможет избежать брака:

• Подготовка: Зачистите металл до блеска. Удалите краску, масло, ржавчину. Используйте обезжириватель.
• Прогрев: Для сталей с высоким углеродным эквивалентом прогрейте зону сварки до 100-200 °C. Это снизит скорость охлаждения.
• Выбор материалов: Подбирайте электроды или проволоку по марке основной стали. Для ответственных конструкций используйте материалы с пониженным содержанием водорода.
• Техника сварки: Варите короткими валиками (5-10 см), двигайтесь змейкой или петлями, чтобы распределять тепло равномерно.
• Медленное охлаждение: После сварки укутайте деталь одеялом или засыпьте опилками/асбестовой крошкой. Не давайте ей остыть быстро.
• Снятие напряжений: Для критически важных конструкций применяйте термическую обработку (отпуск) после сварки.

Диагностика и ремонт

Если трещина все же появилась, ее нельзя просто «заварить сверху». Нужно следовать строгим правилам ремонта:

1. Проверьте всю длину шва на наличие других трещин (визуально или капиллярным контролем).
2. Выбейте трещину насквозь сверлом или угловой шлифмашиной, чтобы снять концентрацию напряжений на концах.
3. Вырежьте дефектный участок полностью, включая зону термического влияния.
4. Прогрейте зону ремонта.
5. Заварите кратер и сам шов, соблюдая технологию.

Помните: трещина в сварном шве - это всегда признак системной проблемы. Лечите не симптом, а причину.
