Какую нагрузку выдерживает 1 см сварного шва: таблица, формулы и реальные примеры

Представьте, что вы видите металлическую балку в гараже. Вы хотите приварить к ней кронштейн для стеллажа с тяжелыми ящиками. Сразу возникает вопрос: сколько килограммов удержит один сантиметр этого соединения? Интернет полон ответов от 300 до 1000 кг на каждый сантиметр, но цифры плавают так сильно, что не знаешь кому верить. Проблема в том, что никто не уточняет, из чего сделана балка или какой электрод использован.

Если вы хотите понять реальную картину, нужно отказаться от поиска единственного волшебного числа. Прочность зависит от пары факторов: марка металла, геометрия стыка и качество провара. Давайте разберемся, как правильно оценивать способность соединения держать вес, чтобы конструкция служила годами и не рухнула под грузом.

Почему нельзя назвать одну цифру

Основная причина путаницы - разница между статической и динамической нагрузкой. Если вы просто положите гирю на полку, она будет висеть там годами. Но если полка будет стоять в проходе, по которому постоянно ходят люди, удары создадут вибрацию. В этом случае металл усталый быстрее ломается даже при меньшей силе.

Еще один важный момент - материал основы. Вы не можете сравнивать шов на алюминиевой дюралюминиевой детали со стальным уголком. У стали предел прочности на разрыв может достигать 350-500 МПа, тогда как у алюминия этот показатель ниже. Также влияет химический состав самого присадочного материала. Поэтому, когда вы слышите «1000 кг на сантиметр», всегда спрашивайте: «А при каких условиях?».

Таблица ориентировочных значений для углеродистой стали

Для большинства бытовых задач, таких как ремонт заборов, каркасы зданий или навесы, используется обычная конструкционная сталь (например, марка Ст3). Для нее инженеры используют усредненные данные, основанные на опыте и стандартах. Ниже приведена сводная таблица, которая поможет вам быстро оценить порядок величин без сложных расчетов.

Обратите внимание на единицы измерения. Часто в обиходе говорят про длину шва в сантиметрах. Если перевести значение «3.5 кгс на 1 мм» в сантиметры, получится примерно 350 кг на один погонный сантиметр при идеальных условиях. Однако это верхняя граница. Для реальной жизни, когда есть риск ошибок при сварке, лучше опускать эту цифру в два раза. То есть рассчитывать на 150-170 кг на сантиметр полезного сечения.

Влияние геометрии: катет против горловины

Многие новички считают длину шва по поверхности угла, где виден след от электрода. Это ошибка. Прочность определяет наименьшее сечение, которое называют горловиной. Представьте, что вы ножницами разрезаете лист бумаги по диагонали квадрата. Туда же прилагается сила. В сварке это расстояние от вершины уголка до основания шва.

Например, если вы используете электрод диаметром 3 мм, то максимально эффективный катет шва составит около 2.5-3 мм. Невозможно сделать качественный сварной шов с катетом 10 мм за один проход тем же электродом - металл просто не успеет проплавиться. Придется делать несколько слоев. Именно площадь этого минимального сечения умножается на удельную прочность металла для получения итоговой цифры.

Формула расчета для самостоятельного использования

Вам не нужно быть инженером-конструктором, чтобы проверить надежность сборки. Возьмите простую формулу, которая учитывает основные параметры:

• R - расчётное сопротивление металла (берем 160 МПа для стали Ст3).
• K - коэффициент, зависящий от вида сварки (для ручной дуговой ≈ 0.7).
• F - фактическая площадь сечения шва (катет × длина).

Пример расчета: у вас есть труба, к которой приварен кронштейн длиной 10 см. Катет шва получился 3 мм. Сколько он выдержит? Площадь сечения составляет 100 мм × 3 мм = 300 мм². Умножаем на допустимое напряжение (упрощенно 16 кгс/мм²). Получаем около 4800 кг. Звучит фантастически?

Здесь кроется подвох. Формула работает для сдвига в идеальных лабораторных условиях. В реальности мы всегда применяем коэффициенты запаса прочности. Для временных конструкций это минимум 1.5, для капитальных - 2.0, а для ответственных узлов - до 3.0. Поэтому реальный рабочий вес нашего примера стоит делить на три. Остается 1600 кг. Но это при условии, что шов сделан мастерски, без подрезов и непроваров.

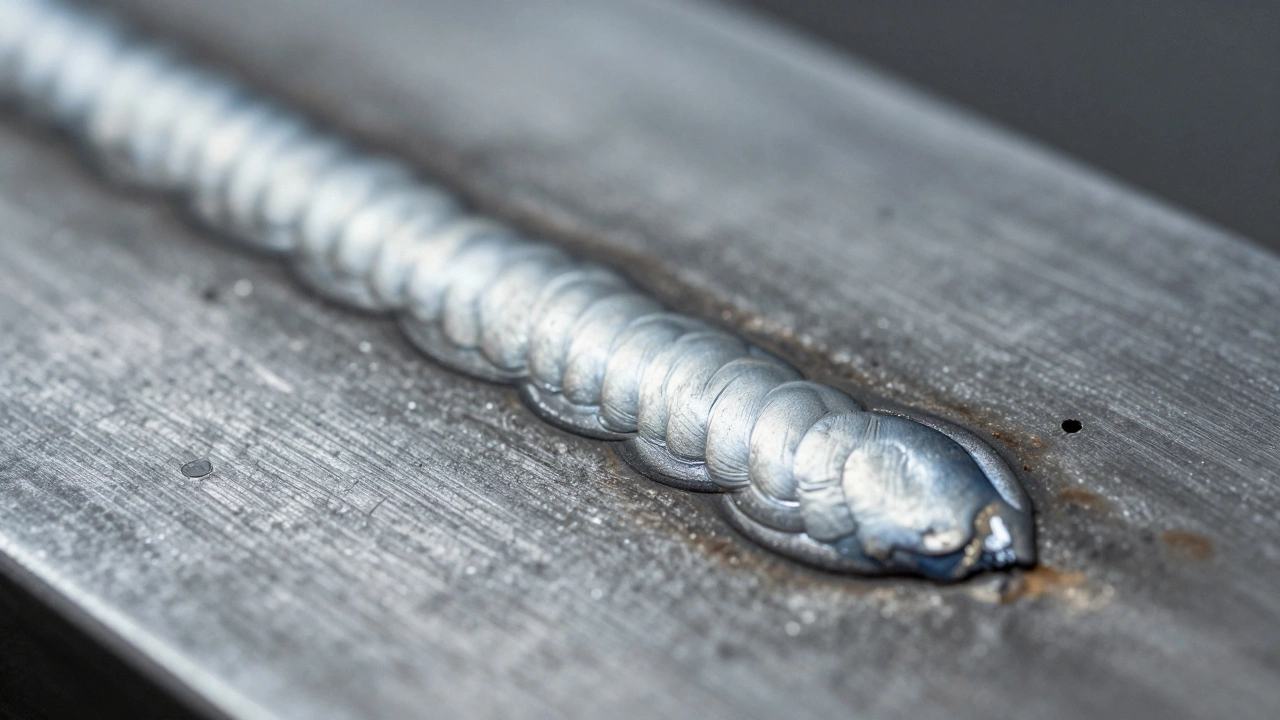

Дефекты, которые убивают прочность

Часто проблема не в неправильном расчете, а в плохом качестве. Самая частая причина внезапного разрушения - внутренний дефект, который не видно глазу. Вот что снижает несущую способность сильнее всего:

1. Непровар. Когда металл в корне шва не просоединил детали. Такой участок работает как трещина.
2. Поры. Газовые карманы внутри металла. Они уменьшают площадь сечения и создают очаги концентрации напряжений.
3. Подрез. Выработка основного металла у края шва. Это ослабляет деталь, потому что уменьшается её толщина.
4. Брызги и шлак. Если они остались между слоями многослойного шва, прочность падает критически.

Иногда визуальный осмотр выявляет проблемы сразу. Например, если шов выглядит слишком плоским, значит, мало проплавления. Если он горбатый и выпуклый, металл перегрет, внутри него могут быть скрытые напряжения. Хороший шов выглядит гладким и переходит в основной металл плавными переходами, без резких углублений.

Практические сценарии и советы

Если вы делаете ворота или забор, ветровая нагрузка может создать неожиданный момент силы. Здесь важно не столько прямое давление, сколько усилие на отрыв. Швы в таком случае работают на срез гораздо хуже, чем на растяжение. Лучше использовать накладки в виде уголков, увеличивая площадь стыковки, чем пытаться сделать длинный сплошной шов в неудобном месте.

При работе с трубопроводами или резервуарами под давлением требования меняются. Там действуют строгие нормы по радиографическому контролю. Обычный визуальный метод здесь не подходит. В быту же, например, при монтаже анкерных кронштейнов, достаточно соблюдать баланс: не делать слишком тонкие швы на толстых пластинах и контролировать температуру металла.

Также помните про остаточные напряжения. Быстрый нагрев и остывание меняют структуру кристаллической решетки. Если деталь небольшая и нагревается равномерно, риск минимален. Но если вы греете большую плиту точечным прогревом, вокруг шва возникнут зоны микротрещин. Легкий нагрев после сварки снижает эти риски и выравнивает физические свойства металла.
